四柱液壓機的容積節流調速回路是什么

說明其原理和應用：容積節流調速回路采用排斥力補償變量泵供油，采用節流閥或調速閥調節進出液壓缸的流量，調節活塞的運動速度；另外，變量泵的供油能力自動適應液壓缸前的流量。數控液壓機一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機分類有閥門液壓機，液體液壓機，工程液壓機。120噸液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。單動液壓機液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。塑料制品液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。這種調速電路與簡單的音量調速電路相比，無溢出損耗，效率高，速度穩定性好。

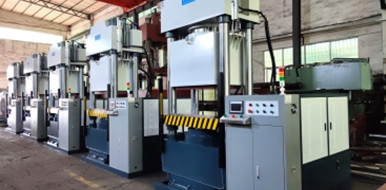

(1四柱拉伸液壓機

容積節流 i 流量調速回路由限壓變量泵和調速閥組成。工作時，電磁閥3的動力使其油路開啟 l 壓力油通過調速閥進入液壓缸。過程結束后，排斥繼電器發出5號信號，使1號閥換向，調速閥短路，液壓缸快速 i 回收。

當回路處于提前階段時，液壓缸的移動速度由調節閥中的節流閥的流動面積AT控制。可變排量泵的輸出流量Q/和輸出壓力自動保持相應的恒定值，因此該回路也稱為恒壓容積節流調速回路。

這種因路適用于不同負載發生變化影響不大的中、小功悻場舍，如組合機床的進給系統等。
